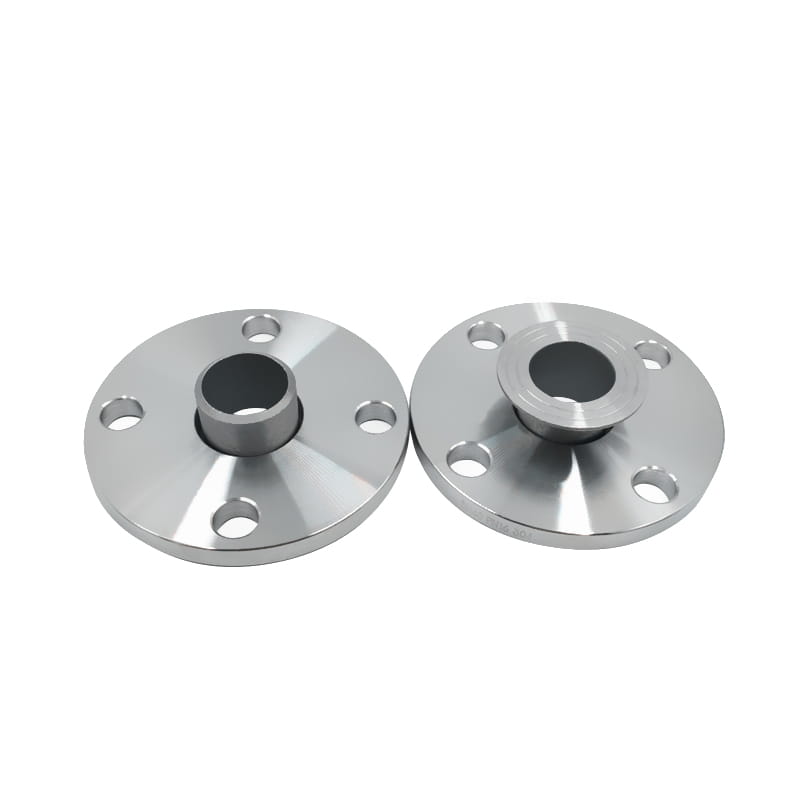

Presisjonssikring av SS Lap Joint Flens med stubbe ender

Presisjonssikring av SS Lap Joint Flens med stubbe ender

Lap Joint Flens har ikke et hevet ansikt, det brukes i forbindelse med en "Lap Joint Stub End"- en lap-leddstubbe og en lap-leddflens. Bruken av det på punkter der alvorlig bøyespenning oppstår, bør unngås.

Siden selve fangleddet ikke er sveiset til røret, kan det rotere for å justere bolthullene lett og monteringen og demonteringen er mye enklere. Denne funksjonen forenkler installasjons-, vedlikeholds- og reparasjonsoppgaver, reduserer driftsstans og samlede kostnader. Utformingen av flensen gir mulighet for vinkeljustering av rør, noe som sikrer et stramt og lekkasjesikkert ledd, selv når rør ikke er perfekt på linje.

Sprekkene som er dannet mellom den indre overflaten av flensboringen og den ytre overflaten av stubbenene, kan samle forurensninger lett. De innsamlede forurensningene kan utgjøre et problem og resultere i sprekkkorrosjon.

De brukes vanligvis i lavtrykksapplikasjoner, for eksempel petrokjemikalier, olje og gass, vannbehandling, mat og drikke og kjemisk prosessindustri.

Forrige ：No previous article
Neste ：Polering av rustfritt stål Lap Joint Flens Assembly

Introduksjon

Standard	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Materiale	Karbonstål: ASTM A105, A350 LF2 Rustfritt stål: A182 F304/F304L/F316/F316L/F321 Legeringsstål: ASTM A182, GR F1, F11, F22, F5, F9, F91
Flate	polert ， skutt sprengning, sandblåsing osv
Type	Smidd, varmebehandlet og maskinert
størrelse	1/2 '' til 48 "
Leveringstid	Innen 5-30 dager etter å ha mottatt forhåndsbetalt
Pakking	Standard eksport tresak eller som du ba om
Søknad	Petrokjemisk, olje og gass, vannbehandling, mat og drikke og kjemisk prosesseringsindustri osv.

PN10

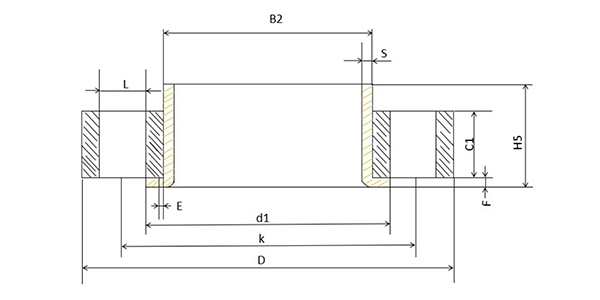

Dn	Pipe Od	D	B2	C1	K	E	L	QTTY.	Vekt
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

Dn	Pipe Od	D	B2	C1	K	E	L	QTTY.	Vekt
50	60.3	165	65	20	125	5	18	4	2.52
	53.0 - 54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

Dn	Pipe Od	D	B2	C1	K	E	L	QTTY.	Vekt
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

Dn	Pipe Od	D	B2	C1	K	E	L	QTTY.	Vekt
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44.5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
