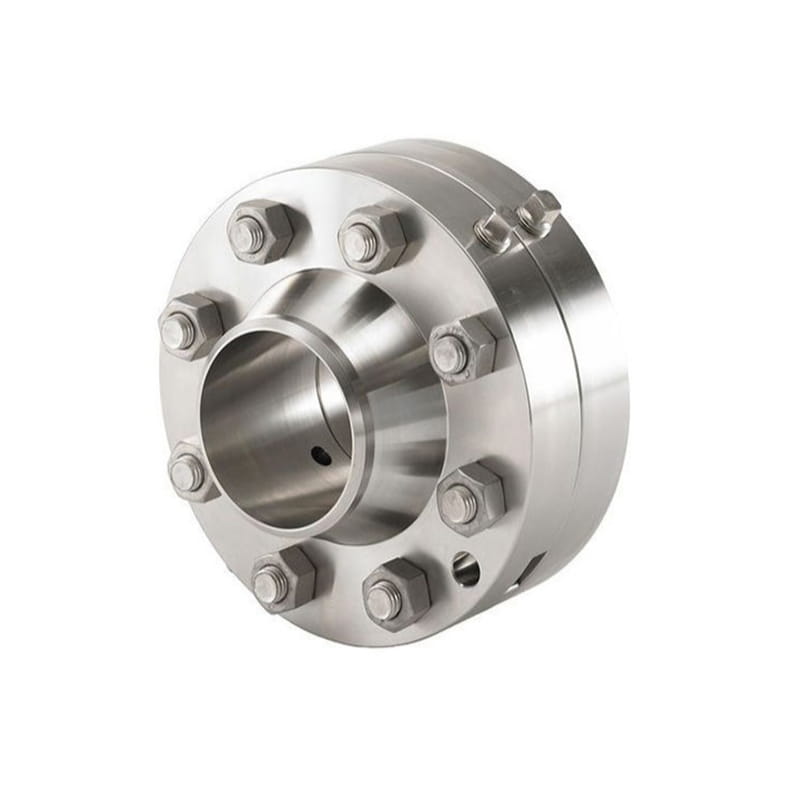

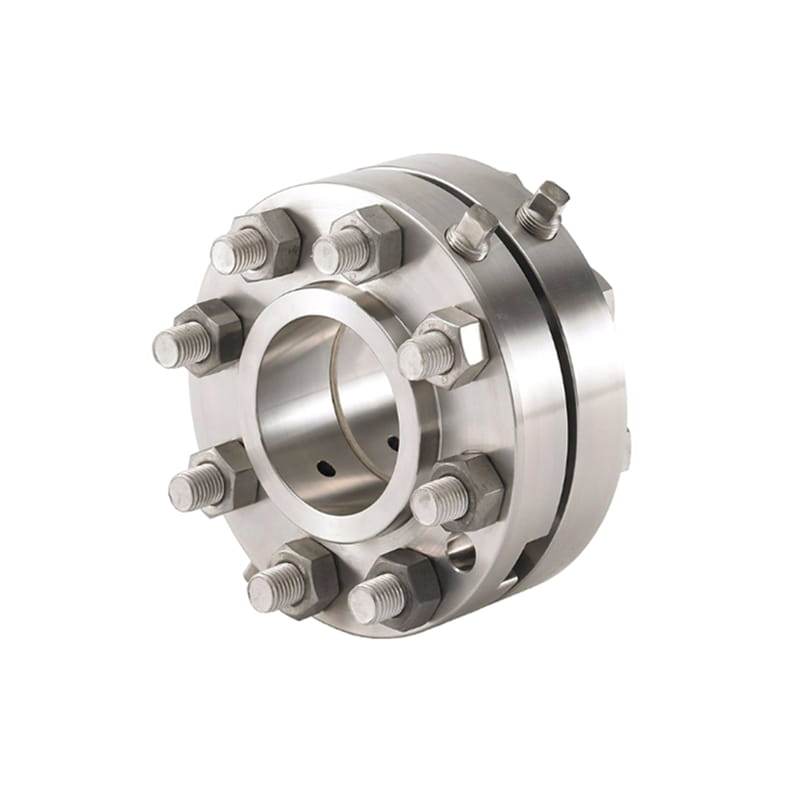

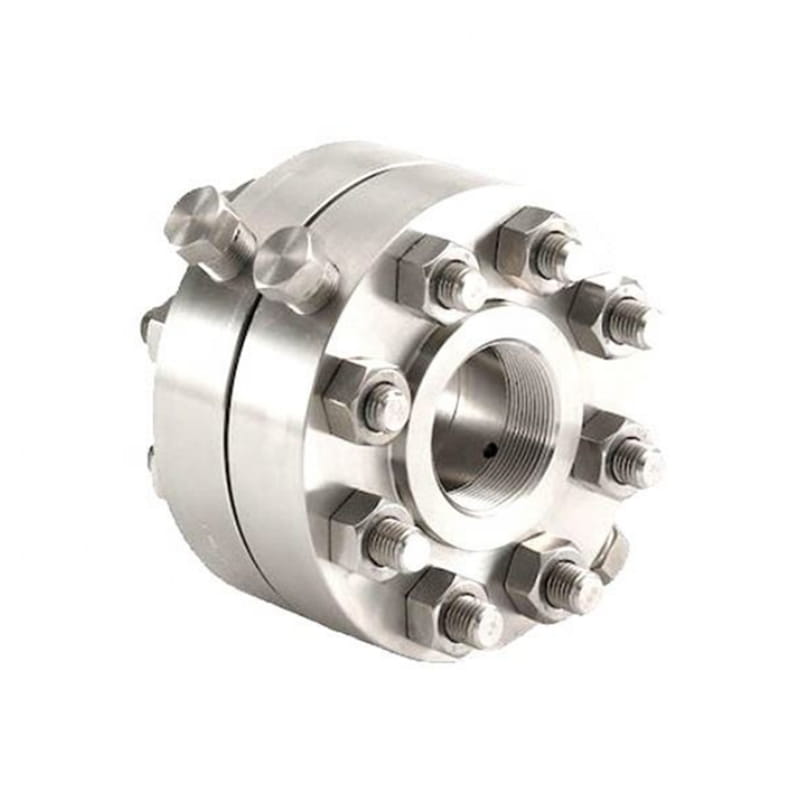

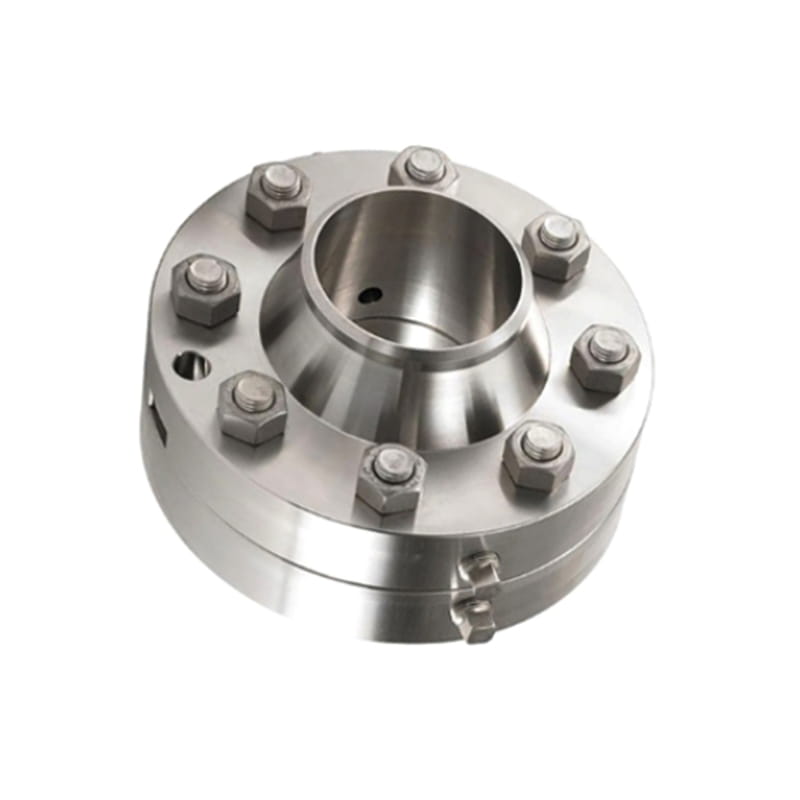

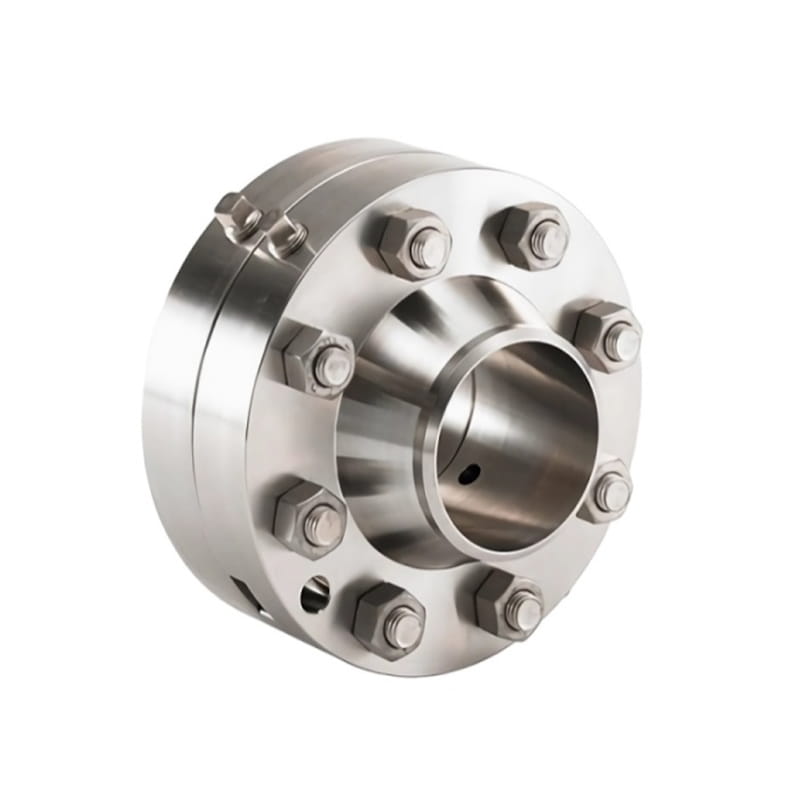

Åpningsflenser er et av de økonomiske middelene for å måle flyt. Assemblies og tilhørende komponenter brukes til å måle strømmen av forskjellige væsker, gasser og damp fra 2 ”til 32” linjestørrelser.
Den tradisjonelle åpningsflensenheten består av et par flenser, åpningsplater, bolter, nøtter, pakninger, jekkskruer og plugger, etc. Flensene er vanligvis i sveishalsdesign, men den er også tilgjengelig slip-on og gjenget.

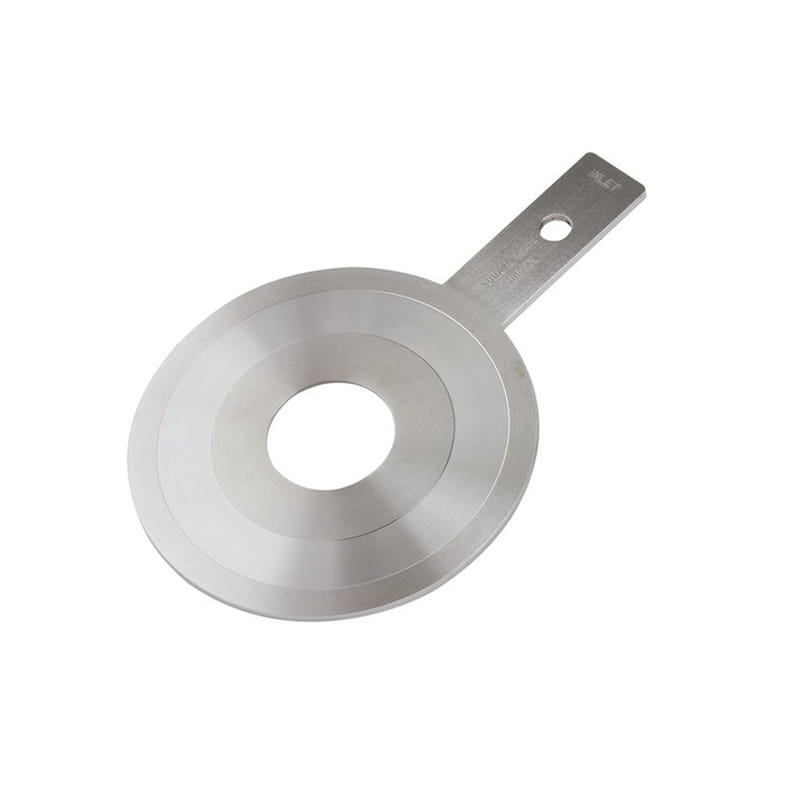

Åpningsplaten brukes ofte som hovedelementet i trafikkmåling i rørledningen. Driftsprinsippet er: når væsken strømmer fra hovedrørledningen. Åpningsplaten begrenser strømmen og utvikler differensialtrykket som er proporsjonalt med kvadratroten av strømningshastigheten.
Flertallet av flensene er produsert av smidd stål. Den forfalskede konstruksjonen gir høyere styrke og holdbarhet til å gi langvarig ytelse i applikasjonen.
Introduksjon
| Standard | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME Flanges, ASME Flanges, BS Flanges, MSSS, MSS, MSS, GOST, GOST FLANGE, ASME/ASME B16.5/16. S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Materiale | Rustfritt stål, legeringsstål, dupleks, nikkellegeringer, lavtemperaturstål, karbonstål, Cupro nikkel |
| Flate | Antirrust maling, oljes svart maling, gul gjennomsiktig, sinkbelagt, kald og varm dukkert galvanisert |
| Type | Kutting, varmebehandling, die smiing/fri smiing, CNC -maskinering |
| størrelse | 1 "-24" |
| Leveringstid | Innen 5-30 dager etter å ha mottatt forhåndsbetalt |
| Pakking | Under 24 ", vil bli pakket av kryssfinerveske; over 24", vil bli pakket av kryssfinerpall |
| Søknad | Tunge og lette kjemikalier, stål, papir, kjernefysisk, petrokjemikalier, avløpsbehandling, vannbehandling og distribusjon, kraftproduksjon, oljeproduksjon og raffinering, gassbehandling og overføring osv. |
Klasse 300

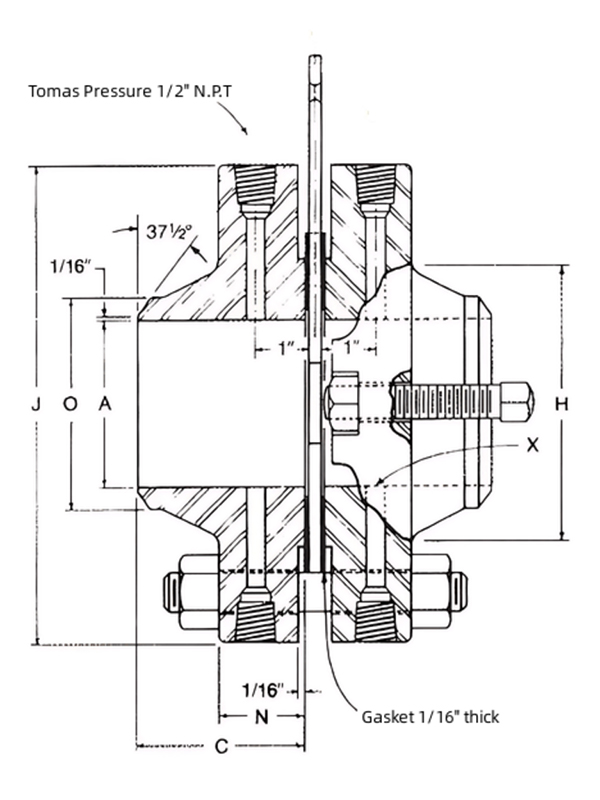

| Størrelse | Innvendig diameter og avvik | Diameter | Minimal tykkelse | Diameter på Hevet ansikt | Lengde på Åpning | Diameter på Base | Skaftdiameter På tidspunktet for Sveising | Størrelse på Tomas Hole | Flensboremal | Skrue tilkoblingsstørrelse og lengde | Omtrentlig vekt (pund) | |||
| tomme | EN* | J | N* | C* | H | O | X | Bolt sirkulasjonsdiameter | Blenderåpning | Antall hull | Størrelse, lengde, asparges | |||
| ½ | 0,622 ± 0,002 | 3 ¾ | 1½ | 1 3/8 | 3 | 1 ½ | 0.84 | ¼ | 2 5/8 | 9/16 | 4 | ½ × 4 3/4 | ½ × 3 | 10 |
| ¾ | 0,824 ± 0,002 | 4 5/8 | 1 ½ | 1 11/16 | 3 1/8 | 1 7/8 | 1.05 | ¼ | 3 ¼ | 11/16 | 4 | 5/8 × 5 | ½ × 3 | 10 |
| 1 | 1.049 ± 0,003 | 4 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/8 | 1.31 | ¼ | 3 ½ | 11/16 | 4 | 5/8 × 5 | 5/8 × 3 | 18 |
| 1½ | 1.610 ± 0,003 | 6 1/8 | 1 ½ | 2 7/8 | 3 3/8 | 2 ¾ | 1.90 | ¼ | 4 ½ | 13/16 | 4 | ¾ × 5 ¼ | 5/8 × 3 | 25 |
| 2 | 2,067 ± 0,003 | 6 ½ | 1 ½ | 3 5/8 | 3 3/8 | 3 5/16 | 2.38 | 3/8 | 5 | 11/16 | 8 | 5/8 × 5 | 5/8 × 3 | 27 |
| 2½ | 2.469 ± 0,003 | 7 ½ | 1 ½ | 4 1/8 | 3 ½ | 3 15/16 | 2.88 | 3/8 | 5 7/8 | 13/16 | 8 | ¾ × 5 ¼ | 5/8 × 3 | 35 |
| 3 | 3.068 ± 0,003 | 8 ¼ | 1 ½ | 5 | 3 ½ | 4 5/8 | 3.50 | 3/8 | 6 5/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 43 |
| 4 | 4.026 ± 0,004 | 10 | 1 ½ | 6 3/16 | 3 5/8 | 5 ¾ | 4.50 | ½ | 7 7/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 66 |
| 6 | 6.065 ± 0,004 | 12 ½ | 1 ½ | 8 ½ | 3 15/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 7/8 | 12 | ¾ × 5 ¼ | ¾ × 3 | 106 |
| 8 | T ± 0,004 | 15 | 1 5/8 | 10 5/8 | 4 3/8 | 10 ¼ | 8.663 | ½ | 13 | 1 | 12 | 7/8 × 5 ¾ | ¾ × 3 | 152 |
| 10 | T ± 0,005 | 17 ½ | 1 7/8 | 12 ¾ | 4 5/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 1/8 | 16 | 1 × 6 ½ | 1 × 4 ½ | 216 |
| 12 | T ± 0,005 | 20 ½ | 2 | 15 | 5 1/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 ¼ | 16 | 1 1/8 × 7 ¼ | 1 × 4 ½ | 327 |
| 14 | T ± 0,005 | 23 | 2 1/8 | 16 ¼ | 5 5/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 ¼ | 20 | 1 1/8 × 7 ½ | 1 × 4 ½ | 448 |
| 16 | T ± 0,005 | 25 ½ | 2 ¼ | 18 ½ | 5 ¾ | 19 | 16.00 | ½ | 22 ½ | 1 3/8 | 20 | 1 ¼ × 8 | 1 × 4 ½ | 596 |
| 18 | T ± 0,007 | 28 | 2 3/8 | 21 | 6 ¼ | 21 | 18.00 | ½ | 23 ¾ | 1 3/8 | 24 | 1 ¼ × 8 ¼ | 1 × 4 ½ | 741 |
| 20 | T ± 0,007 | 30 ½ | 2 ½ | 23 | 6 3/8 | 23 1/8 | 20.00 | ½ | 27 | 1 3/8 | 24 | 1 ¼ × 8 ½ | 1 × 4 ½ | 887 |
| 24 | T ± 0,007 | 36 | 2 ¾ | 27 ¼ | 6 5/8 | 27 5/8 | 24.00 | ½ | 32 | 1 1/5 | 24 | 1 ¼ × 9 ½ | 1 × 5 ½ | 1311 |
Klasse 400
| Størrelse | Innvendig diameter og avvik | Diameter | Minimal tykkelse | Diameter på Hevet ansikt | Lengde på Åpning | Diameter på Base | Skaftdiameter På tidspunktet for Sveising | Størrelse på Tomas Hole | Flensboremal | Skrue tilkoblingsstørrelse og lengde | Omtrentlig vekt (pund) | |||
| tomme | EN* | J | N* | C* | H | O | X | Bolt sirkulasjonsdiameter | Blenderåpning | Antall hull | Størrelse, lengde, asparges | |||
| 4 | 4.026 ± 0,004 | 10 | 1 3/8 | 6 3/16 | 3 ½ | 5 ¾ | 4.50 | ½ | 7 1/8 | 1 | 8 | 7/8 × 5 ¾ | ¾ × 4 | 82 |
| 6 | 6.065 ± 0,004 | 12 ½ | 1 5/8 | 8 ½ | 4 1/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 1 | 12 | 7/8 × 6 ½ | ¾ × 4 | 136 |
| 8 | T ± 0,004 | 15 | 1 7/8 | 10 5/8 | 4 5/8 | 10 ¼ | 8.663 | ½ | 13 | 1 1/8 | 12 | 1 × 7 | ¾ × 4 ½ | 213 |
| 10 | T ± 0,005 | 17 ½ | 2 1/8 | 12 ¾ | 4 7/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 ¼ | 16 | 1 1/8 × 8 | 1 × 4 ½ | 309 |
| 12 | T ± 0,005 | 20 ½ | 2 ¼ | 15 | 5 3/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 3/8 | 16 | 1 ¼ × 8 ½ | 1 × 4 ½ | 429 |
| 14 | T ± 0,005 | 23 | 2 3/8 | 16 ¼ | 5 7/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 3/8 | 20 | 1 ¼ × 8 ¾ | 1 × 4 ½ | 554 |
| 16 | T ± 0,005 | 25 ½ | 2 ½ | 18 ½ | 6 | 19 | 16.00 | ½ | 22 ½ | 1 ½ | 20 | 1 3/8 × 9 ½ | 1 × 5 ½ | 705 |
| 18 | T ± 0,007 | 28 | 2 5/8 | 21 | 6 ½ | 21 | 18.00 | ½ | 24 ¾ | 1 ½ | 24 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 863 |
| 20 | T ± 0,007 | 30 ½ | 2 ¾ | 23 | 6 5/8 | 23 1/8 | 20.00 | ½ | 27 | 1 5/8 | 24 | 1 ½ × 10 ¼ | 1 × 5 ½ | 1066 |
| 24 | T ± 0,007 | 36 | 3 | 27 ¼ | 6 7/8 | 27 5/8 | 24.00 | ½ | 32 | 1 7/8 | 24 | 1 ¾ × 11 ½ | 1 × 6 ½ | 1555 |
Klasse 600
| Størrelse | Innvendig diameter og avvik | Diameter | Minimal tykkelse | Diameter på Hevet ansikt | Lengde på Åpning | Diameter på Base | Skaftdiameter På tidspunktet for Sveising | Størrelse på Tomas Hole | Flensboremal | Skrue tilkoblingsstørrelse og lengde | Omtrentlig vekt (pund) | |||
| tomme | EN* | J | N* | C* | H | O | X | Bolt sirkulasjonsdiameter | Blenderåpning | Antall hull | Størrelse, lengde, asparges | |||
| 4 | 4.026 ± 0,004 | 10 ¾ | 1 ½ | 6 3/16 | 4 | 6 | 4.50 | ½ | 8 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 103 |
| 6 | 6.065 ± 0,004 | 14 | 1 7/8 | 8 ½ | 4 5/8 | 8 ¾ | 6.63 | ½ | 11 ½ | 1 1/8 | 12 | 1 × 7 | ¾ × 4 | 195 |
| 8 | T ± 0,004 | 16 ½ | 2 3/16 | 10 5/8 | 5 ¼ | 10 ¾ | 8.663 | ½ | 13 ¾ | 1 ¼ | 12 | 1 1/8 × 8 | ¾ × 4½ | 278 |
| 10 | T ± 0,005 | 20 | 2 ½ | 12 ¾ | 6 | 13 ½ | 10.75 | ½ | 17 | 1 3/8 | 16 | 1 ¼ × 8¾ | 1 × 5½ | 454 |
| 12 | T ± 0,005 | 22 | 2 5/8 | 15 | 6 1/8 | 15 ¾ | 12.75 | ½ | 19 ¼ | 1 3/8 | 20 | 1 ¼ × 9 | 1 × 5½ | 553 |
| 14 | T ± 0,005 | 23 ¾ | 2 ¾ | 16 ¼ | 6 ½ | 17 | 14.00 | ½ | 20 ¾ | 1 ½ | 20 | 1 3/8 × 9¾ | 1 × 5½ | 815 |
| 16 | T ± 0,005 | 27 | 3 | 18 ½ | 7 | 19 ½ | 16.00 | ½ | 20 ¾ | 1 5/8 | 20 | 1½ × 10 ½ | 1 × 5½ | 1113 |
| 18 | T ± 0,007 | 29 ¼ | 3 ¼ | 21 | 7 ¼ | 21 ½ | 18.00 | ½ | 25 ¾ | 1 ¾ | 20 | 1 5/8 × 10 ½ | 1 × 6½ | 1306 |
| 20 | T ± 0,007 | 32 | 3 ½ | 23 | 7½ | 24 | 20.00 | ½ | 28 ½ | 1 ¾ | 24 | 1 5/8 × 12 | 1 × 6½ | 1622 |
| 24 | T ± 0,007 | 37 | 4 | 27 ¼ | 8 | 28 ½ | 24.00 | ½ | 33 | 2 | 24 | 1 7/8 × 13¾ | 1 × 8 | 2320 |
Klasse 900
| Størrelse | Innvendig diameter og avvik | Diameter | Minimal tykkelse | Diameter på Hevet ansikt | Lengde på Åpning | Diameter på Base | Skaftdiameter På tidspunktet for Sveising | Størrelse på Tomas Hole | Flensboremal | Skrue tilkoblingsstørrelse og lengde | Omtrentlig vekt (pund) | |||
| tomme | EN* | J | N* | C* | H | O | X | Bolt sirkulasjonsdiameter | Blenderåpning | Antall hull | Størrelse, lengde, asparges | |||
| 3 | T ± 0,003 | 9 ½ | 1 ½ | 5 | 4 | 5 | 3.50 | ½ | 7 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 79 |
| 4 | T ± 0,004 | 11 ½ | 1 ¾ | 6 3/16 | 4 ½ | 6 ¼ | 4.50 | ½ | 9 ½ | 1 ¼ | 8 | 1 1/8 × 7 | ¾ × 4 | 129 |
| 6 | T ± 0,004 | 15 | 2 3/16 | 8 ½ | 5 ½ | 9 ¼ | 6063 | ½ | 12 ½ | 1 ½ | 12 | 1 1/8 × 8 | ¾ × 4 ½ | 263 |
| 8 | T ± 0,004 | 18 ½ | 2 ½ | 10 5/8 | 6 3/8 | 11 ¾ | 8.63 | ½ | 15 ½ | 1 ½ | 12 | 1 3/8 × 9 | 1 × 5 ½ | 445 |
| 10 | T ± 0,005 | 21 ½ | 2 ¾ | 12 ¾ | 7 ¼ | 14 ½ | 10.75 | ½ | 18 ½ | 1 ½ | 16 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 634 |
| 12 | T ± 0,005 | 24 | 3 1/8 | 15 | 7 7/8 | 16 ½ | 12.75 | ½ | 21 | 1 ½ | 20 | 1 3/8 × 10½ | 1 × 5 ½ | 872 |
Klasse 1500
| Størrelse | Innvendig diameter og avvik | Diameter | Minimal tykkelse | Diameter på Hevet ansikt | Lengde på Åpning | Diameter på Base | Skaftdiameter På tidspunktet for Sveising | Størrelse på Tomas Hole | Flensboremal | Skrue tilkoblingsstørrelse og lengde | Omtrentlig vekt (pund) | |||
| tomme | EN* | J | N* | C* | H | O | X | Bolt sirkulasjonsdiameter | Blenderåpning | Antall hull | Størrelse, lengde, asparges | |||
| 1 | T ± 0,003 | 5 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/16 | 1.32 | ¼ | 4 | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
| 1½ | T ± 0,003 | 7 | 1 ½ | 2 7/8 | 3 ½ | 4 ¾ | 1.90 | ¼ | 4 7/8 | 1 1/8 | 4 | 1 × 6 ¼ | 5/8 × 4 | 45 |
| 2 | T ± 0,003 | 8 ½ | 1 ½ | 3 5/8 | 4 | 4 1/8 | 2.38 | 3/8 | 6 ½ | 1 | 8 | 7/8 × 6 | 5/8 × 4 | 65 |
| 2½ | T ± 0,003 | 9 5/8 | 1 5/8 | 4 1/8 | 4 1/8 | 4 7/8 | 2.88 | 3/8 | 7 ½ | 1 1/8 | 8 | 1 × 6 ½ | 5/8 × 4 | 98 |
| 3 | T ± 0,003 | 10 ½ | 1 7/8 | 5 | 4 5/8 | 5 ¼ | 3.50 | 3/8 | 8 | 1 ¼ | 8 | 1 1/8 × 7¼ | ¾ × 4 | 123 |
| 4 | T ± 0,004 | 12 ¼ | 2 1/8 | 6 3/16 | 4 7/8 | 6 3/8 | 4.50 | ½ | 9 ½ | 1 3/8 | 8 | 1 ¼ × 8 | ¾ × 4 ½ | 182 |
| 6 | T ± 0,004 | 15 ¼ | 3 ¼ | 8 ½ | 6 ¾ | 9 | 6.63 | ½ | 12 ½ | 1 ½ | 12 | 1 3/8 × 10¾ | ¾ × 5½ | 407 |
| 8 | T ± 0,004 | 19 | 3 5/8 | 10 5/8 | 8 3/8 | 11 ½ | 8.63 | ½ | 15 ½ | 1 ¾ | 12 | 1 5/8 × 12 | 1 × 7 | 675 |
| 10 | T ± 0,005 | 23 | 4 ¼ | 12 ¾ | 10 | 14 ½ | 10.75 | ½ | 19 | 2 | 12 | 1 7/8 × 14 | 1 × 8 | 1099 |
| 12 | T ± 0,005 | 26 ½ | 4 7/8 | 15 | 11 1/8 | 17¾ | 12.75 | ½ | 22 ½ | 2 1/8 | 16 | 2 × 15¾ | 1 × 9 | 1706 |
Klasse 2500
| Størrelse | Innvendig diameter og avvik | Diameter | Minimal tykkelse | Diameter på Hevet ansikt | Lengde på Åpning | Diameter på Base | Skaftdiameter På tidspunktet for Sveising | Størrelse på Tomas Hole | Flensboremal | Skrue tilkoblingsstørrelse og lengde | Omtrentlig vekt (pund) | |||
| tomme | EN* | J | N* | C* | H | O | X | Bolt sirkulasjonsdiameter | Blenderåpning | Antall hull | Størrelse, lengde, asparges | |||
| 1 | T ± 0,003 | 6 ¼ | 1 ½ | 2 | 3 5/8 | 2 ¼ | 1.32 | ¼ | 4 ¼ | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
| 1½ | T ± 0,003 | 8 | 1 ¾ | 2 7/8 | 4 3/8 | 3 1/8 | 1.90 | ¼ | 5 ¾ | 1 ¼ | 4 | 1 1/8 × 7 | ¾ × 4 | 56 |
| 2 | T ± 0,003 | 9 ¼ | 2 | 3 5/8 | 5 | 3 ¾ | 2.38 | 3/8 | 6 ¾ | 1 1/8 | 8 | 18 × 7 ¼ | ¾ × 4 | 84 |
| 2½ | T ± 0,003 | 10 ½ | 2 ¼ | 4 1/8 | 5 5/8 | 4 ½ | 2.88 | 3/8 | 7 ¾ | 1 ¼ | 8 | 1 1/8 × 8 | ¾ × 4 ½ | 104 |
| 3 | T ± 0,003 | 12 | 2 5/8 | 5 | 6 5/8 | 5 ¼ | 3.50 | 3/8 | 9 | 1 3/8 | 8 | 1 1/4 × 9¼ | ¾ × 5 ½ | 188 |
| 4 | T ± 0,004 | 14 | 3 | 6 3/16 | 7 ½ | 6½ | 4.50 | ½ | 10 ¾ | 1 5/8 | 8 | 1 ½ × 10½ | ¾ × 5 ½ | 292 |
| 6 | T ± 0,004 | 19 | 4 ¼ | 8 ½ | 10 ¾ | 9 ¼ | 6.63 | ½ | 14 ½ | 2 1/8 | 8 | 2 × 14 ¼ | ¾ × 8 | 756 |
| 8 | T ± 0,004 | 21 ¾ | 5 | 10 5/8 | 12 ½ | 12 | 8.63 | ½ | 17 ¼ | 2 1/8 | 12 | 2 × 15 ¾ | 1 × 9 | 1152 |
| 10 | T ± 0,005 | 26 ½ | 6 ½ | 12 ¾ | 16 ½ | 14 ¾ | 10.75 | ½ | 21 ¼ | 2 5/8 | 12 | 2 ½ × 20 | 1 × 11 | 2136 |
| 12 | T ± 0,005 | 30 | 7 ¼ | 15 | 18 ¼ | 17 ¼ | 12.75 | ½ | 24 3/8 | 2 7/8 | 12 | 2 ¾ × 22 | 1 × 12 | 3216 |
Grunnlagt i 2007 og flyttet til Longyou Economic Development Zone, Zhejiang -provinsen, i 2022. Den dekker et område på 130 000 kvadratmeter, mer enn 30 produksjonslinjer, 300 arbeidere, 20 FoU -personer, 30 inspeksjonsfolk og en årlig produksjon på 50 000 tonn.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register of Shipping (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) og Korean Register of Shipping (KR) Factory Certification.
Hovedproduktene inkluderer rustfrie stålrør, rørbeslag, flenser, ventiler, etc., som er mye brukt i petroleum, kjemisk industri, kjernefysisk industri, smelting, skipsbygging, legemidler, mat, vannkonservitet, elektrisk kraft, ny energi, mekanisk utstyr og andre felt. Selskapet holder seg til bedriftens grunnlag for "kvalitet for å overleve, omdømme for utvikling" og tjener helhjertet hver kunde til å skape en vinn-vinn-situasjon.
