Asa socket flens （sw flens) forhindrer penetrering av rørboringen

Asa socket flens （sw flens) forhindrer penetrering av rørboringen

Stikksveisflenser har en stikkelignende ende, der røret settes inn og sveises for et sikkert og holdbart skjøt.

Disse sokkelflensene kobler seg til enderøret med en filetsveis ved IDen til huben på stikkontakten, da røret er designet for å sitte nesten i flukt mot flensens motboring. Utvidelsesgapet mellom enden av røret og motborene etterlater akkurat nok plass til at sveiseren til å justere røret i forbindelsen.

Socket sveiseflenser bredest påføringsområde ligger i rør av små dimensjoner som utfører væsker ved høyt trykk. Stikksveisflensen har en ulempe ved at flensen er utsatt for sprekkkorrosjon. Korrosive løsninger fra prosessvæsken kan akkumuleres i gapet og sprekker som er dannet mellom den ytre overflaten av røret og sokkeloverflaten på flensen, noe som kan forårsake sprekk korrosjon. Derfor anbefales det ikke å bruke stikksveiseflensen i etsende applikasjoner.

Forrige ：No previous article
Neste ：Rustfritt stål sveisflens reduserer risikoen for lekkasje

Introduksjon

Standard	ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS ： BS4504 、 BS4504 、 BS1560 、 BS10
Materiale	Rustfritt stål, dupleks stål, etc
Flate	Rust-beskimtet olje, varm galvanisering
Type	CNC -skjæring
størrelse	Asa, ASME, ANSI, BS, EN, DIN, PN, JIS
Leveringstid	Innen 5-30 dager etter å ha mottatt forhåndsbetalt
Pakking	Kryssfiner eller pall
Søknad	Olje og gass, kjemisk industri, rørleggerarbeid, oppvarming, vannforsyningssystemer, kraftverk, papir og masseindustri, matforedlingsindustri, strukturell rør, fabrikasjonsindustri og generelle formål, osv.

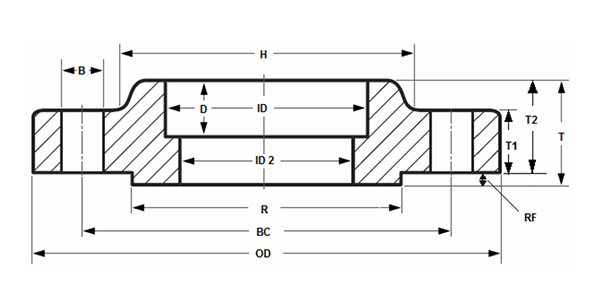

NPS	Id	OD	Bolt Circle (BC)	Hevet ansikt (r)	Hevet ansikt (RF)	H	D	ID 2	Hevet ansiktstykkelse (t)	T1	Flat ansiktstykkelse (T2)	Bolthull (b)	Antall bolthull
½	0.88	3.50	2.38	1.38	0.063	1.19	0.38	0.62	0.62	0.38	0.56	0.62	4
¾	1.09	3.88	2.75	1.69	0.063	1.50	0.44	0.82	0.62	0.44	0.56	0.62	4
1	1.36	4.25	3.12	2.00	0.063	1.94	0.50	1.05	0.69	0.50	0.63	0.62	4
1¼	1.70	4.62	3.50	2.50	0.063	2.31	0.56	1.38	0.81	0.56	0.75	0.62	4
1½	1.97	5.00	3.88	2.88	0.063	2.56	0.62	1.61	0.88	0.62	0.82	0.62	4
2	2.44	6.00	4.75	3.62	0.063	3.06	0.69	2.07	1.00	0.69	0.94	0.75	4
2½	2.94	7.00	5.50	4.12	0.063	3.56	0.75	2.47	1.12	0.82	1.06	0.75	4
3	3.57	7.50	6.00	5.00	0.063	4.25	0.81	3.07	1.19	0.88	1.13	0.75	4
3½	4.07	8.50	7.00	5.50	0.063	4.81	0.88	3.55	1.25	0.88	1.19	0.75	8
4	4.57	9.00	7.50	6.19	0.063	5.31	0.94	4.03	1.31	0.88	1.25	0.75	8
5	5.66	10.00	8.50	7.31	0.063	6.44	0.94	5.05	1.44	0.88	1.38	0.88	8
6	6.72	11.00	9.50	8.50	0.063	7.56	1.06	6.07	1.56	0.94	1.50	0.88	8
8	8.72	13.50	11.75	10.62	0.063	9.69	1.25	7.98	1.75	1.06	1.69	0.88	8
10	10.88	16.00	14.25	12.75	0.063	12.00	1.31	10.02	1.94	1.13	1.88	1.00	12
12	12.88	19.00	17.00	15.00	0.063	14.38	1.56	12.00	2.19	1.19	2.13	1.00	12
14	14.14	21.00	18.75	16.25	0.063	15.75	1.63	13.25	2.25	1.32	2.19	1.12	12
16	16.16	23.50	21.25	18.50	0.063	18.00	1.75	15.25	2.50	1.38	2.44	1.12	16
18	18.18	25.00	22.75	21.00	0.063	19.88	1.94	17.25	2.69	1.50	2.63	1.25	16
20	20.20	27.50	25.00	23.00	0.063	22.00	2.13	19.25	2.88	1.63	2.83	1.25	20
22	22.22	29.50	27.25	25.25	0.063	24.25	2.38	21.25	3.13	1.75	3.07	1.38	20
24	24.25	32.00	29.50	27.25	0.063	26.12	2.50	23.25	3.25	1.82	3.19	1.38	20

Applikasjoner
