Matgrad 304 rustfritt stål 180 ° lang radiusrør bøyer

Matgrad 304 rustfritt stål 180 ° lang radiusrør bøyer

Rørsystemer er ofte et komplekst nettverk av svinger, høydeforandringer, beslag, etc., og kjører sjelden i en rett linje mellom prosesser, og den ideelle bruken av rørbøyninger i et design eller prosjekt spiller en viktig rolle i riktig funksjon av det ferdige systemet.

180 ° dornbøyninger er laget av polert premium grad 304 rustfritt stålrør ved hjelp av en CNC -dornbender og tilpasset dorn dør for å gi en god sving uten rynker eller riper, endene er lasonskåret og bøyningene er deretter finpolert med 180 korn til slutt ultrasonisk renset.

304-klasse rustfritt stål er svært motstandsdyktig mot korrosjon og slitasje, og sikrer langvarig ytelse, og er lett sveiset til mange andre deler med vanlige sveiseverktøy, selv om MIG eller TIG-sveising anbefales for gode resultater.

Rustfritt stål LR (lang radius) bøyer har en dimensjon med midt-til-ansikt på 1,5 x diameter. De er en vanlig type albue og brukes når plass er tilgjengelig og flyt er mer kritisk.

Rustfritt stål 180 ° lange radiusrørbøyninger brukes i mange bruksområder som oljeraffinerier, avløpsstyringssystemer, matforedlingsindustri, petrokjemisk industri og spesielt i pneumatiske transportsystemer.

Funksjoner på 80 ° dornbøyninger

rynkefri, ingen oppstartsbulinger, ingen riper eller scoring, ekstremt lav ovalitet, visuelt estetisk overflate, benforlengelse på hver side, avsatt sagekanter.

Forrige ：Tykk vegg 180 graders rustfritt stål doren bøy lange ben
Neste ：Rustfritt stål rumpe sveiset børstet 90 ° kort radius (SR) rør bøyer

Introduksjon

180 ° lang radiusrør bøyer
Punkt	Rustfritt stål 180 ° lang radiusrør Bøyer
Standard	GB/5237-2008, ASME B16.9; GB12459; DIN2615; GOST17375; JIS B2311
Materiale	Rustfritt stål 304/316
Flate	Polert
Type	Sveiset
størrelse	NPS 1/2-42 ”
Leveringstid	Innen 5-30 dager etter å ha mottatt forhåndsbetalt
Pakking	Bubble Bag Carton Box
Søknad	Bileksosanlegg, tilbehør til maskiner, olje, kjemisk industri, vannbevarende osv.

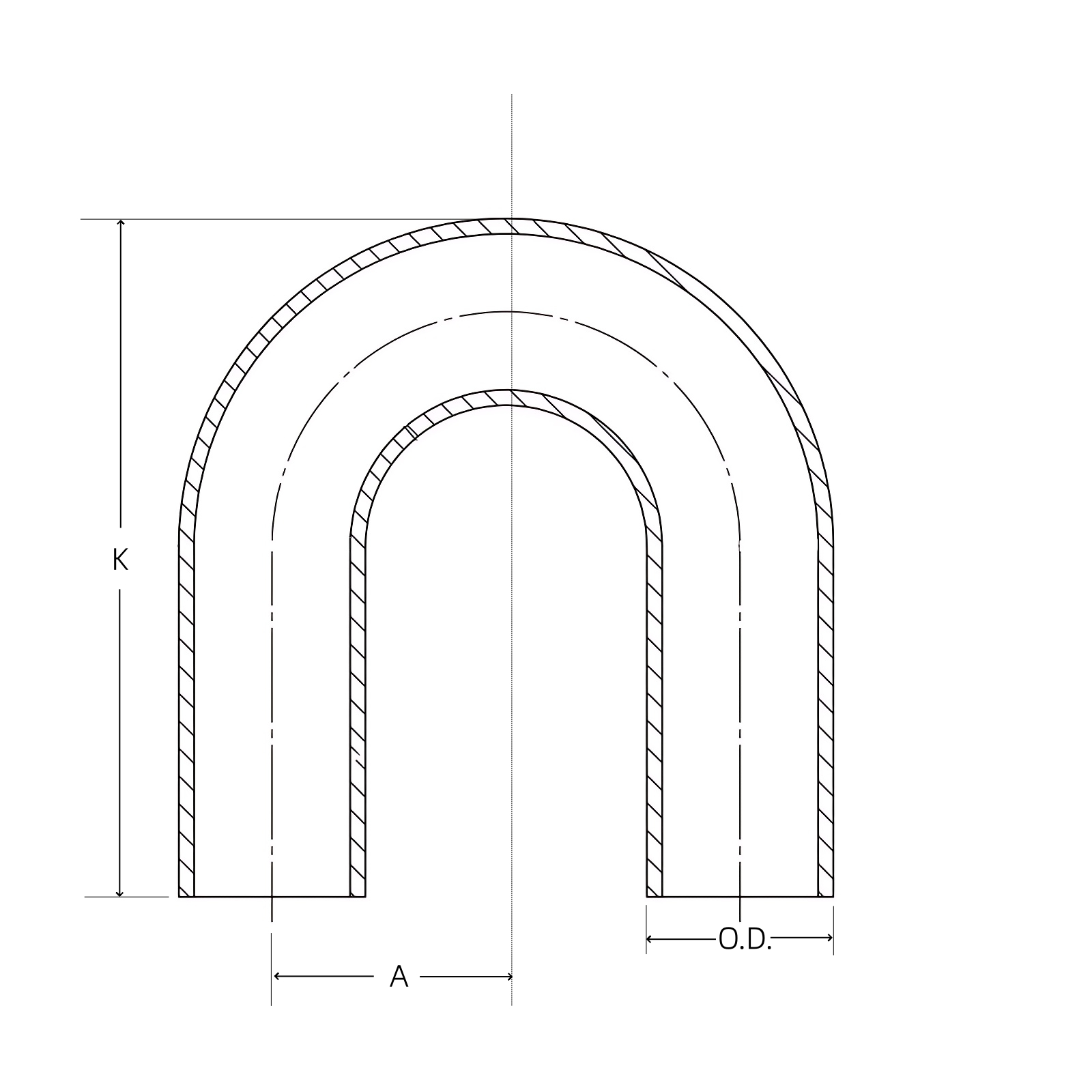

NPS	O.D.	EN	K	Veggtykkelse
				Lys Vegg	Sch 20	Sch 30	Std	Sch 40	Sch 60	X-SIG	Sch 80	Sch 100	Sch 120	Sch 140	Sch 160	Xx Stg
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
