Tykk veggsveisbar 304 rustfritt stål rørkonsentriske reduksjonsinnredning

Tykk veggsveisbar 304 rustfritt stål rørkonsentriske reduksjonsinnredning

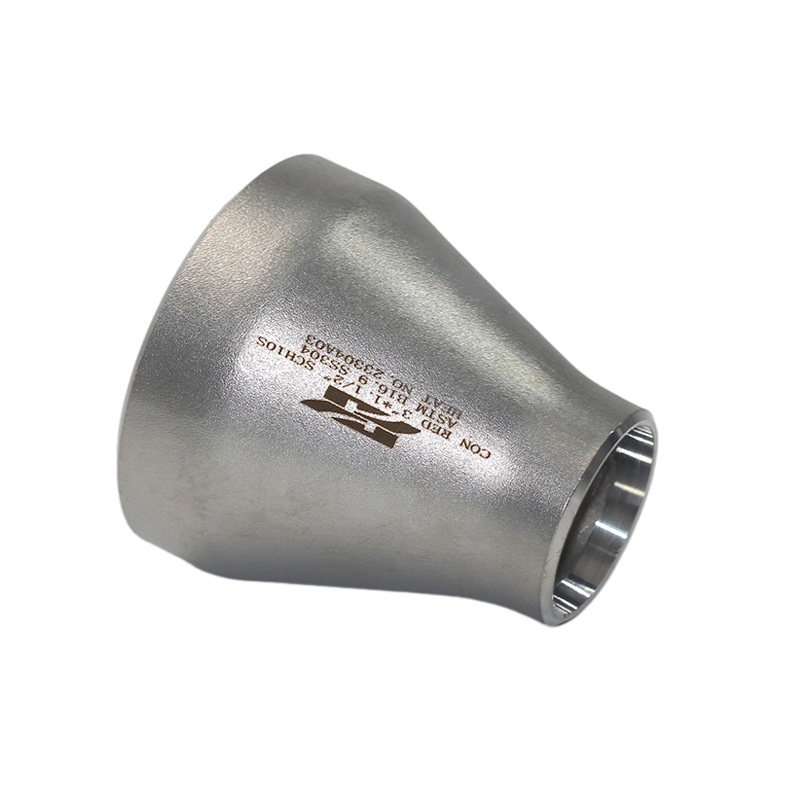

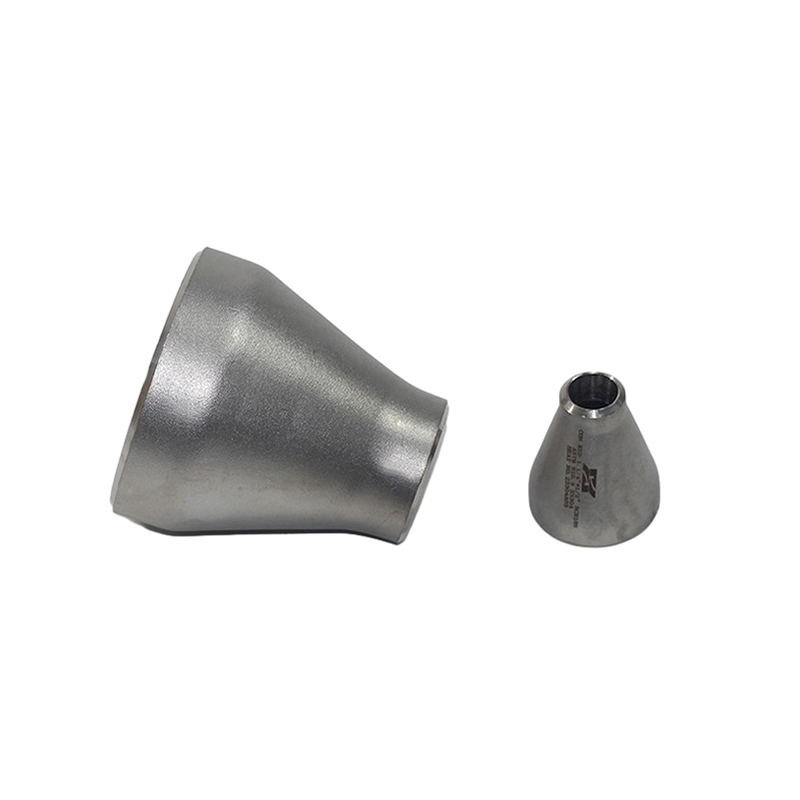

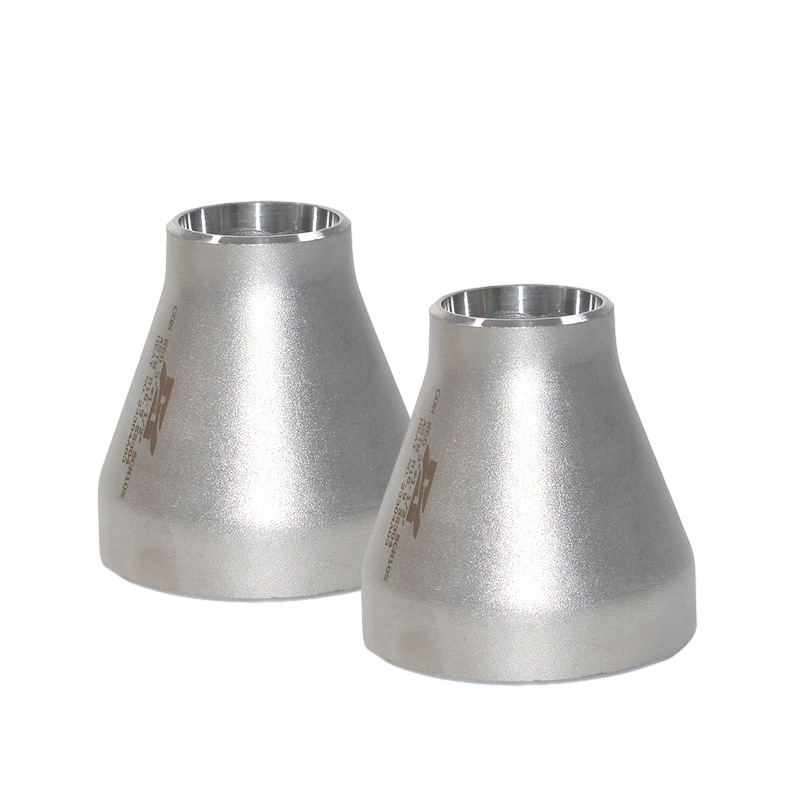

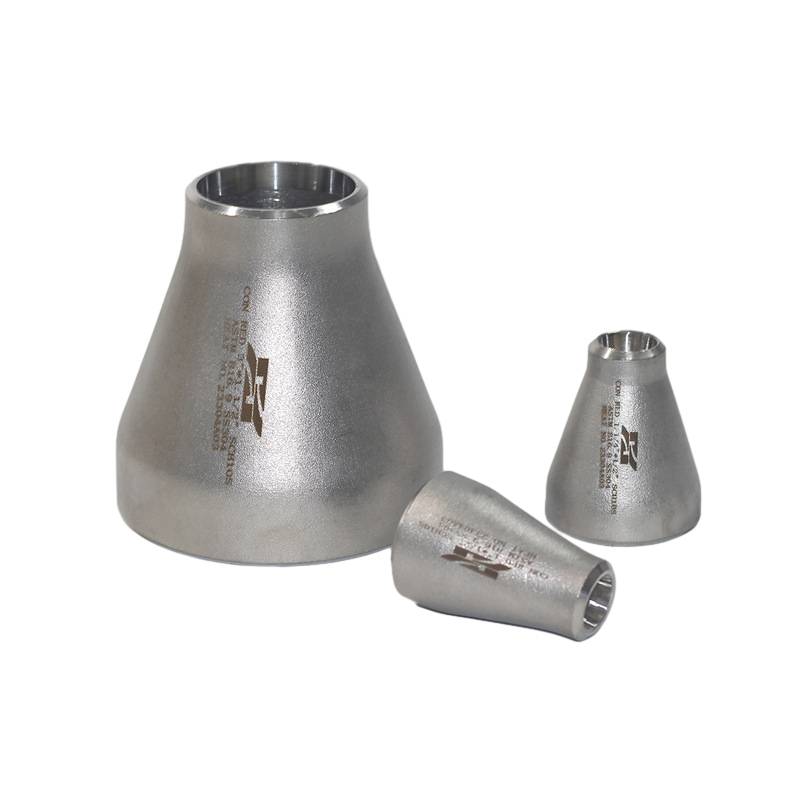

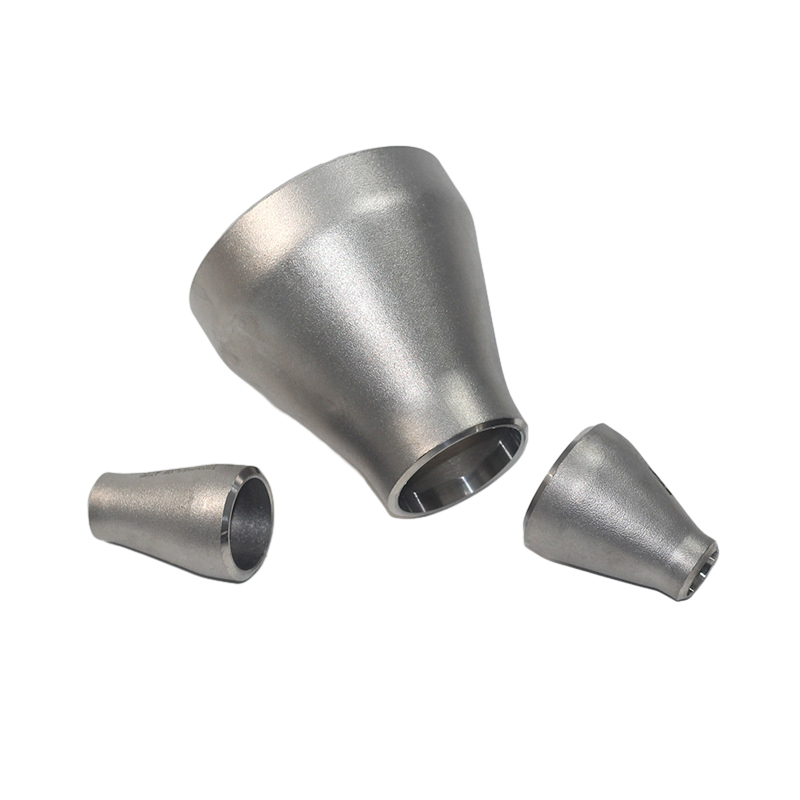

Et rustfritt stål rørkonsentrisk reduksjon er en rørmontering som består av to rør med forskjellige diametre, og de sentrale aksene til de to rørene er nøyaktig de samme, så det kalles en konsentrisk reduksjon og brukes til å koble til rør i forskjellige størrelser.

Konsentriske reduksjonsmidler i rustfritt stål er sammensatt av et rør med en stor ytre diameter og en jevn ytre overflate og et rør med en liten indre diameter. Portene til de to rørene er fullstendig justert og festet sammen ved sveising, stikkontakter eller gjengede tilkoblinger. Denne strukturen gjør at den konsentriske reduksjonen kan overføre væske jevnt i rørsystemet og redusere væskens motstand og trykk.

Konsentriske reduksjonsmidler er også laget av rustfritt stål, for eksempel 304 rustfritt stål eller 316 rustfritt stål. Fordi rustfritt stål har korrosjonsmotstand og høye temperaturmotstand, er den egnet for overføring og kontroll av en rekke medier. Å velge riktig materiale i rustfritt stål sikrer holdbarheten og påliteligheten til rørsystemet ditt.

Konsentrisk reduserende rørbeslag brukes vanligvis i ingeniørfelt som vanntetting og forbedret beskyttelse. Fordelene er stabil forbindelse, god tetning og muligheten til å motstå store strømningshastigheter. Det brukes også ofte innen vannkraftteknikk i konstruksjon. For eksempel i et badedreneringssystem, for å koble dreneringsrør med forskjellige diametre, er det nødvendig å bruke konsentrisk reduserende rørbeslag for å koble nedløp og avløpsrøret.

Forrige ：Høy styrke smidd 304 rustfritt stål rørkonsentriske reduksjonsinnredning
Neste ：No next article

Introduksjon

Konsentriske reduksjonsmidler
Punkt	Rustfritt stålkonsentriske reduksjonsmidler
Standard	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Materiale	304/304L, 316/316L, etc.
Flate	Sandblåsing, sylting, sandrulling osv
Type	CNC etterbehandlingsprosess
størrelse	3/4-18 ”
Leveringstid	Innen 5-30 dager etter å ha mottatt forhåndsbetalt
Pakking	Kryssfiner eller paller eller i henhold til kundens krav
Søknad	Petroleum, kjemisk, kraft, gass, metallurgi, skipsbygging, konstruksjon osv.

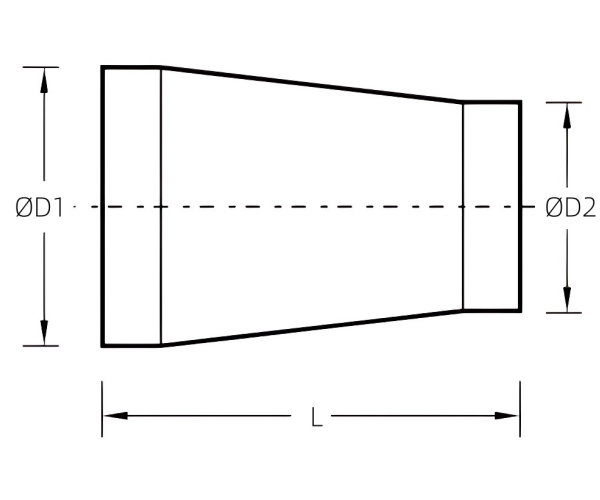

Enhet: mm

Nominell diameter	Utenfor diameter	Lengde		Nominell diameter	Utenfor diameter	Lengde
I	D1 × D2	L		I	D1 × D2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26,7 × 17,1	38.1		20 × 18	508.0 × 457.2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508.0 × 406.4
1 × 1/2	33.4 × 21.3	50.8		20 × 14	508.0 × 355.6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508.0 × 323.9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508,0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558,8 × 457.2
1 1/2 × 1 1/4	48.3 × 42.2	63.5		22 × 16	558,8 × 406,4
1 1/2 × 1	48.3 × 33.4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558,8	508.0
1 1/2 × 1/2	48.3 × 21.3			24 × 20	609,6 × 508,0
2 × 1 1/2	60.3 × 48.3	76.2		24 × 18	609,6 × 457.2
2 × 1 1/4	60.3 × 42.2			24 × 16	609,6 × 406.4
2 × 1	60.3 × 33.4			26 × 24	660,4 × 609,6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508,0
2 1/2 × 2	73,0 × 60,3	88.9		26 × 20	660,4 × 457.2
2 1/2 × 1 1/2	73.0 × 48.3			26 × 18	660.4 × 406.4
2 1/2 × 1 1/4	73.0 × 42.2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73.0 × 33.4			28 × 22	711.2 × 609.6
3 × 2 1/2	88,9 × 73,0	88.9		28 × 20	711.2 × 508.8
3 × 2	88,9 × 60,3			28 × 18	711.2 × 457.2
3 × 1 1/2	88,9 × 48,3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762.0 × 660.4
3 × 1 1/4	88,9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101,6 × 73,0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101,6 × 60,3			32 × 28	812,8 × 711.2
3 1/2 × 1 1/2	101,6 × 48,3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101,6 × 42,2			32 × 24	812,8 × 609,6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114.3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114.3 × 73.0			34 × 26	863.6 × 660.4
4 × 2	114.3 × 60.3			34 × 24	863,6 × 609,6
4 × 1 1/2	114.3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141.3 × 101.6			36 × 30	914.4 × 762.0
5 × 3	141.3 × 88.9			36 × 26	914.4 × 660.4
5 × 2 1/2	141.3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141.3 × 60.3			38 × 36	965.2 × 914.4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812.8
6 × 3 1/2	168.3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168,3 × 88,9			38 × 28	965.2 × 711.2
6 × 2 1/2	168.3 × 73.0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066,8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066,8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066,8 × 914.4
12 × 10	323.9 × 273.1	203.2		42 × 34	1066,8 × 863,6
12 × 8	323.9 × 219.1			42 × 32	1066,8 × 812,8
12 × 6	323.9 × 168.3			42 × 30	1066,8 × 762,0
12 × 5	323.9 × 141.3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355.6 × 323.9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406.4 × 355.6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406.4 × 323.9			46 × 40	1168.4 × 1016.0
16 × 10	406.4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406.4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457.2 × 323.9		48 × 40	1219.2 × 1016.0
