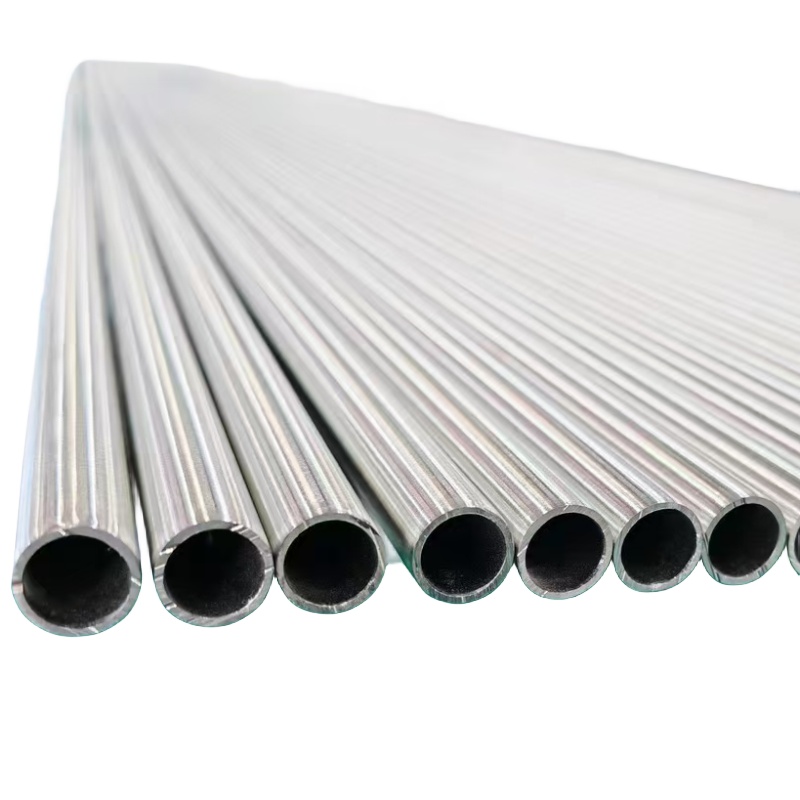

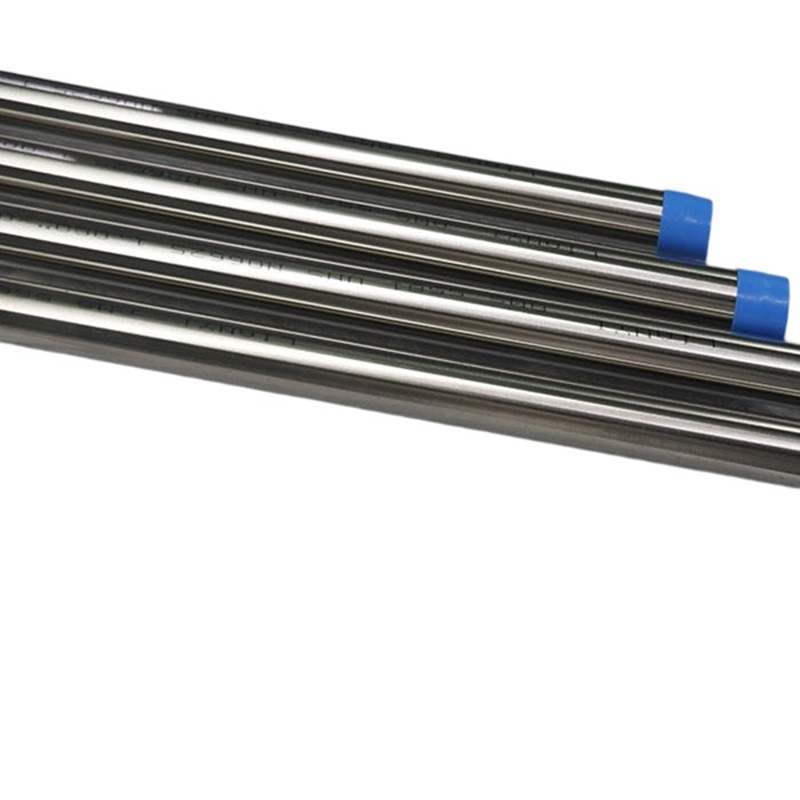

Kald prosess rustfritt stål sømløst instrumentrør for måling og kontrollstrømningsenhet

Instrumentasjonsrør refererer til røret eller rørene som brukes til å koble instrumenter til hovedrøret, til andre instrumenter og apparater, eller til måleutstyr.

Et instrumentrør i rustfritt stål er en måle- og kontrollenhet basert på måleprinsippet og er mye brukt på industrielle og sivile felt. Dets arbeidsprinsipp er å måle og kontrollere strømmen gjennom trykkforskjellen som genereres når væsken passerer gjennom rørledningen. Sett opp en måleenhet i rørledningen, måle trykkforskjellen på væsken i enheten, og bruk deretter standard flytberegningsformelen for å få strømningshastigheten.

Siden instrumentrør i rustfritt stål skal ha pålitelig korrosjonsbestandighet og varmemotstand, er austenittisk rustfrie stål universelt valgt som trykkrørmateriale.

1. Vanlig brukte materialer:

Aisi & en/Din/ISO

ASTM /Aisi: 316 /316L, 304 /304L, 321 /321H, 316ti, 347 /347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

Duplex rustfritt stål

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

EN/DIN: 1.4462, 1.4410, 1.4539.

Den populære rustfrie stålkvaliteten for instrumentrør er 304 / 304L og 316 / 316L.

2. Overflatefinish:

Vakuum lys annealing eller beskyttende lys glød. Overflatefinish: Mekanisk polert 320-korn eller 400-korn.

3. Dimensjonale toleranser:

O.D: ± 0.0,5 mm; W.T: ± 10%; eller på forespørsel fra kjøperen.

Klassifisering og applikasjonsscenarier for instrumentrørledninger

1. Gassrørledning

Gassrørledninger er rørledninger som brukes til å overføre gassmedier og brukes vanligvis i gasstrømningsmålere, trykksendere og annet instrumentutstyr. Gassrørledninger er preget av små diametre og hurtigstrømningshastigheter, som krever nøyaktig måling av strømning og trykk på gassen i rørledningene. Gassrørledninger er mye brukt i industrielle felt som petrokjemisk, kjemisk og oksygenproduksjon.

2. Flytende rørledning

Flytende rør er rør som brukes til å overføre flytende medier og er også en av de ofte brukte typene instrumentrør. Flytende rørledninger er preget av store diametre og langsomme strømningshastigheter. Stabil strømning og trykkmålinger av væsken i rørledningen er nødvendig for å sikre stabil og pålitelig systemdrift. Flytende rørledninger er mye brukt i felt som vannproduksjon og avløpsbehandling.

3. Steam Pipeline

Damprør brukes til å transportere dampmedier, og hovedformålet deres er å transportere varme i industrielle felt, for eksempel kraftverk, tekstilfabrikker, etc. Steam -rørledninger er preget av høyt designtrykk og temperatur. Det er nødvendig å måle strømmen, trykk, temperatur og andre parametere nøyaktig i rørledningen for å sikre normal drift av systemet.

4. Vakuumrørledning

Vakuumrørledninger er rørledninger som brukes til å overføre gassmedier i høye vakuummiljøer. De brukes hovedsakelig i høyteknologiske felt som halvledere og fotovoltaikk. Karakteristikken for vakuumrørledninger er at trykket inne i rørledningen er veldig lavt, noe som krever strenge krav til design og produksjon, og samtidig må strømmen og trykket til gassen i rørledningen måles nøyaktig.
