Metall reduserende korsrørledd laget av galvanisert rustfritt stål

Korsrør er en rørmontering som brukes i krysset mellom fire rør. Den kan ha ett innløp og tre utsalgssteder, eller det kan ha et innløp og ett utløp. Utløps- og innløpsdiametrene kan være de samme eller forskjellige.

Når grenrørstørrelsen er mindre enn hovedrørstørrelsen, kaller vi det vanligvis et reduserende kors. Dette oppnår den nødvendige strømmen og trykket gjennom rørsystemet. Disse reduserende kryssrørmonteringen har ofte en tendens til å ha solvent sveisede stikkontakter eller hunn-trådede ender.

Rustfritt stålreduserende kryss er mye brukt i rørleggeranlegg. De er beslagene som kobler forskjellige rør sammen og lar transformasjon av banen. Disse reduserende korsene hjelper væsker med å bevege seg på en trygg måte.

Å redusere kryssfitting er mindre vanlig i generelle industrielle applikasjoner. Det er bare noen få situasjoner der reduksjon av kryssbeslag brukes, for eksempel brannsprinkler på nødsystemer eller hagearbeid, innenlandske applikasjoner osv.

Introduksjon

Redusere kors
Punkt	Rustfritt stål reduserer kors
Standard	ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43 DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 EN: EN10253-1, EN10253-2 GB: GB/T12459, GB/T13401, HG/T21635, HG/T21631
Materiale	Rustfritt stål OCR18NI9 GRAD, 0CR18NI9TI, 1CR18NI9TI; 304, 304L, 316, 316L, 317, 317L, 321, 321H Dobbeltfase rustfritt stål ASTM A815-S31803 、 S32750 、 S32760 Super Steel ASTM 904L 、 B366-N08904 、 A403-WP317、317L
Flate	Hot galvanisert
Type	Buleforming
størrelse	½ "-48"
Leveringstid	Innen 5-30 dager etter å ha mottatt forhåndsbetalt
Pakking	Pakking vanligvis med kryssfiner -tilfeller med hvert produkt godt pakket med filmer.
Søknad	Kraftproduksjon, petrokjemisk, skipsbygging, papirproduksjon, kjemisk, farmasøytisk og fabrikasjon.

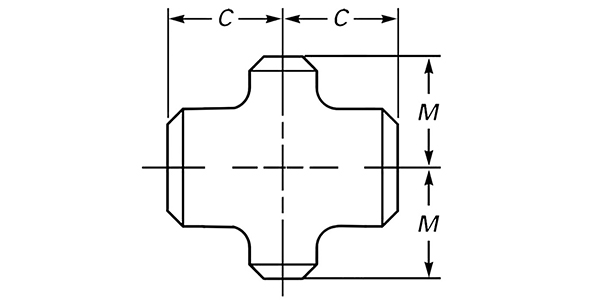

Nominell rørstørrelse		O.D. på Bevel		Sentrum til ende
NPS		Løp	Utsalgssted	Løp c	Utsalgssted m
½	¼	0.84	0.54	1.00	1.00
½	3/8	0.84	0.68	1.00	1.00
¾	3/8	1.05	0.68	1.12	1.12
¾	½	1.05	0.84	1.12	1.12
1	½	1.32	0.84	1.50	1.50
1	¾	1.32	1.05	1.50	1.50
1¼	½	1.66	0.84	1.88	1.88
1¼	¾	1.66	1.05	1.88	1.88
1¼	1	1.66	1.32	1.88	1.88
1½	½	1.90	0.84	2.25	2.25
1½	¾	1.90	1.05	2.25	2.25
1½	1	1.90	1.66	2.25	2.25
1½	1¼	1.90	1.66	2.25	2.25
2	¾	2.38	1.05	2.50	1.75
2	1	2.38	1.32	2.50	2.00
2	1¼	2.38	1.66	2.50	2.25
2	1½	2.38	1.90	2.50	2.38
2½	1	2.88	1.32	3.00	2.25
2½	1¼	2.88	1.66	3.00	2.50
2½	1½	2.88	1.90	3.00	2.62
2½	2	2.88	2.38	3.00	2.75
3	1¼	3.50	1.66	3.38	2.75
3	1½	3.50	1.90	3.38	2.88
3	2	3.50	2.38	3.38	3.00
3	2½	3.50	2.88	3.38	3.25
3½	1½	4.00	1.90	3.75	3.12
3½	2	4.00	2.38	3.75	3.25
3½	2½	4.00	2.88	3.75	3.50
3½	3	4.00	3.50	3.75	3.62
4	1½	4.50	1.90	4.12	3.38
4	2	4.50	2.38	4.12	3.50
4	2½	4.50	2.88	4.12	3.75
4	3	4.50	3.50	4.12	3.88
4	3½	4.50	4.00	4.12	4.00
5	2	5.56	2.38	4.88	4.12
5	2½	5.56	2.88	4.88	4.25
5	3	5.56	3.50	4.88	4.38
5	3½	5.56	4.00	4.88	4.50
5	4	5.56	4.50	4.88	4.62
6	2½	6.62	2.88	5.62	4.75
6	3	6.62	3.50	5.62	4.88
6	3½	6.62	4.00	5.62	5.00
6	4	6.62	4.50	5.62	5.12
6	5	6.62	5.56	5.62	5.38
8	3½	8.62	4.00	7.00	6.00
8	4	8.62	4.50	7.00	6.12
8	5	8.62	5.56	7.00	6.38
8	6	8.62	6.62	7.00	6.62
10	4	10.75	4.50	8.50	7.25
10	5	10.75	5.56	8.50	7.50
10	6	10.75	6.62	8.50	7.62
10	8	10.75	8.62	8.50	8.00
12	5	12.75	5.56	10.00	8.50
12	6	12.75	6.62	10.00	8.62
12	8	12.75	8.62	10.00	9.00
12	10	12.75	10.75	10.00	9.50
14	6	14.00	6.62	11.00	9.38
14	8	14.00	8.62	11.00	9.75
14	10	14.00	10.75	11.00	10.12
14	12	14.00	12.75	11.00	10.62
16	6	16.00	6.62	12.00	10.38
16	8	16.00	8.62	12.00	10.75
16	10	16.00	10.75	12.00	11.12
16	12	16.00	12.75	12.00	11.62
16	14	16.00	14.00	12.00	12.00
18	8	18.00	8.62	13.50	11.75
18	10	18.00	10.75	13.50	12.12
18	12	18.00	12.75	13.50	12.62
18	14	18.00	14.00	13.50	13.00
18	16	18.00	16.00	13.50	13.00
20	8	20.00	8.62	15.00	12.75
20	10	20.00	10.75	15.00	13.12
20	12	20.00	12.75	15.00	13.62
20	14	20.00	14.00	15.00	14.00
20	16	20.00	16.00	15.00	14.00
20	18	20.00	18.00	15.00	14.50
22	10	22.00	10.75	16.50	14.12
22	12	22.00	12.75	16.50	14.62
22	14	22.00	14.00	16.50	15.00
22	16	22.00	16.00	16.50	15.00
22	18	22.00	18.00	16.50	15.50
22	20	22.00	20.00	16.50	16.00
24	10	24.00	10.75	17.00	15.12
24	12	24.00	12.75	17.00	15.62
24	14	24.00	14.00	17.00	16.00
24	16	24.00	16.00	17.00	16.00
24	18	24.00	18.00	17.00	16.50
24	20	24.00	20.00	17.00	17.00
24	22	24.00	22.00	17.00	17.00
26	12	26.00	12.75	19.50	16.62
26	14	26.00	14.00	19.50	17.00
26	16	26.00	16.00	19.50	17.00
26	18	26.00	18.00	19.50	17.50
26	20	26.00	20.00	19.50	18.00
26	22	26.00	22.00	19.50	18.50
26	24	26.00	24.00	19.50	19.00
28	12	28.00	12.75	20.50	17.62
28	14	28.00	14.00	20.50	18.00
28	16	28.00	16.00	20.50	18.00
28	18	28.00	18.00	20.50	18.50
28	20	28.00	20.00	20.50	19.00
28	22	28.00	22.00	20.50	19.50
28	24	28.00	24.00	20.50	20.00
28	26	28.00	26.00	20.50	20.50
30	10	30.00	10.75	22.00	18.12
30	12	30.00	12.75	22.00	18.62
30	14	30.00	14.00	22.00	19.00
30	16	30.00	16.00	22.00	19.00
30	18	30.00	18.00	22.00	19.50
30	20	30.00	20.00	22.00	20.00
30	22	30.00	22.00	22.00	20.50
30	24	30.00	24.00	22.00	21.00
30	26	30.00	26.00	22.00	21.50
30	28	30.00	28.00	22.00	21.50
32	14	32.00	14.00	23.50	20.00
32	16	32.00	16.00	23.50	20.00
32	18	32.00	18.00	23.50	20.50
32	20	32.00	20.00	23.50	21.00
32	22	32.00	22.00	23.50	21.50
32	24	32.00	24.00	23.50	22.00
32	26	32.00	26.00	23.50	22.50
32	28	32.00	28.00	23.50	22.50
32	30	32.00	30.00	23.50	23.00
34	16	34.00	16.00	25.00	21.00
34	18	34.00	18.00	25.00	21.50
34	20	34.00	20.00	25.00	22.00
34	22	34.00	22.00	25.00	22.50
34	24	34.00	24.00	25.00	23.00
34	26	34.00	26.00	25.00	23.50
34	28	34.00	28.00	25.00	23.50
34	30	34.00	30.00	25.00	24.00
34	32	34.00	32.00	25.00	24.50
36	16	36.00	16.00	26.50	22.00
36	18	36.00	18.00	26.50	22.50
36	20	36.00	20.00	26.50	23.00
36	22	36.00	22.00	26.50	23.50
36	24	36.00	24.00	26.50	24.00
36	26	36.00	26.00	26.50	24.50
36	28	36.00	28.00	26.50	24.50
36	30	36.00	30.00	26.50	25.00
36	32	36.00	32.00	26.50	25.50
36	34	36.00	34.00	26.50	26.00
38	18	38.00	18.00	28.00	23.50
38	20	38.00	20.00	28.00	24.00
38	22	38.00	22.00	28.00	24.50
38	24	38.00	24.00	28.00	25.00
38	26	38.00	26.00	28.00	25.50
38	28	38.00	28.00	28.00	25.50
38	30	38.00	30.00	28.00	26.50
38	32	38.00	32.00	28.00	27.00
38	34	38.00	34.00	28.00	27.50
38	36	38.00	36.00	28.00	28.00
40	18	40.00	18.00	29.50	24.50
40	20	40.00	20.00	29.50	25.00
40	22	40.00	22.00	29.50	25.50
40	24	40.00	24.00	29.50	26.00
40	26	40.00	26.00	29.50	26.50
40	28	40.00	28.00	29.50	26.50
40	30	40.00	30.00	29.50	27.50
40	32	40.00	32.00	29.50	28.00
40	34	40.00	34.00	29.50	28.50
40	36	40.00	36.00	29.50	29.00
40	38	40.00	38.00	29.50	29.50
42	16	42.00	16.00	30.00	25.00
42	18	42.00	18.00	30.00	25.50
42	20	42.00	20.00	30.00	26.00
42	22	42.00	22.00	30.00	26.00
42	24	42.00	24.00	30.00	26.00
42	26	42.00	26.00	30.00	27.50
42	28	42.00	28.00	30.00	27.50
42	30	42.00	30.00	30.00	28.00
42	32	42.00	32.00	30.00	28.00
42	34	42.00	34.00	30.00	28.00
42	36	42.00	36.00	30.00	28.00
42	38	42.00	38.00	30.00	28.00
42	40	42.00	40.00	30.00	28.00
44	20	44.00	20.00	32.00	27.00
44	22	44.00	22.00	32.00	27.00
44	24	44.00	24.00	32.00	27.50
44	26	44.00	26.00	32.00	27.50
44	28	44.00	28.00	32.00	27.50
44	30	44.00	30.00	32.00	28.00
44	32	44.00	32.00	32.00	28.00
44	34	44.00	34.00	32.00	28.50
44	36	44.00	36.00	32.00	28.50
44	38	44.00	38.00	32.00	29.00
44	40	44.00	40.00	32.00	29.50
44	42	44.00	42.00	32.00	30.00
46	22	46.00	22.00	33.50	28.50
46	24	46.00	24.00	33.50	28.50
46	26	46.00	26.00	33.50	29.00
46	28	46.00	28.00	33.50	29.00
46	30	46.00	30.00	33.50	29.00
46	32	46.00	32.00	33.50	29.50
46	34	46.00	34.00	33.50	29.50
46	36	46.00	36.00	33.50	30.00
46	38	46.00	38.00	33.50	30.00
46	40	46.00	40.00	33.50	30.50
46	42	46.00	42.00	33.50	31.00
46	44	46.00	44.00	33.50	31.50
48	22	48.00	22.00	35.00	29.00
48	24	48.00	24.00	35.00	29.00
48	26	48.00	26.00	35.00	30.00
48	28	48.00	28.00	35.00	30.00
48	30	48.00	30.00	35.00	30.00
48	32	48.00	32.00	35.00	31.00
48	34	48.00	34.00	35.00	31.00
48	36	48.00	36.00	35.00	31.00
48	38	48.00	38.00	35.00	32.00
48	40	48.00	40.00	35.00	32.00
48	42	48.00	42.00	35.00	32.00
48	44	48.00	44.00	35.00	33.00
48	46	48.00	46.00	35.00	33.00
